EXtract 850M
für 120mm-Sensoren

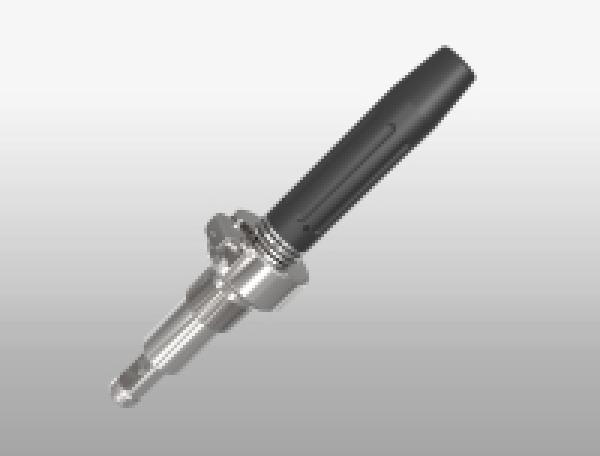

EXtract 850M ist eine einfache, manuell betätigte Wechselarmatur aus Edelstahl bzw. Kunststoff. Sie ist geeignet für den Einbau von Ø12-120mm Sensoren an Tanks und Rohrleitungen. Das integrierte Verriegelungssystem hält den eingebauten Sensor in Position und ermöglicht gleichzeitig eine einfache Ausrichtung des Schutzkorbs der Armatur. Dieser schützt den eingebrachten Sensor gegenüber mechanischen Einflüssen.
Anwendungen:
Für alle Ø12mm/120mm-Sensoren mit Gewinde PG13,5 (pH-Glas und ISFET-Sensoren; Sensoren für Leitfähigkeit, Temperatur, Trübung oder andere optische Sensoren)
Lebensmittel und Getränke
Wasser und Abwasser
ermöglicht einen Sensorausbau bei laufendem Prozess
Vorteile:
wahlweise mit oder ohne Kabelschutz
per Hand bedienbar bis 2 bar Prozessdruck
Schutzkorb
im entriegelten Zustand ausrichtbar
Verriegelung des Tauchrohrs in den Endpositionen „Messen“ bzw. „Service“
76 mm Eintauchtiefe (mit ausgefahrenem Schutzkorb)
weitere Prozessanschlüsse auf Anfrage
Branchen:
Nahrungsmittel und Getränke,
Energie- und Umwelttechnik,
Wasser- und Abwasseraufbereitung
Spezifikationen
| Prozessdruck: |
0...6 bar |
| Prozesstemperatur: |
10…80 °C |
| Umgebungstemperatur: |
-10…70 °C |
| Sensoren: |
120 mm Ø12 PG13.5 |
| Materialien: |
Edelstahl 1.4404 (316L) < Ra 0.78μm; PP |
| Dichtungen: |
EDPM; FPM (Viton) |
| Prozessanschlüsse: |

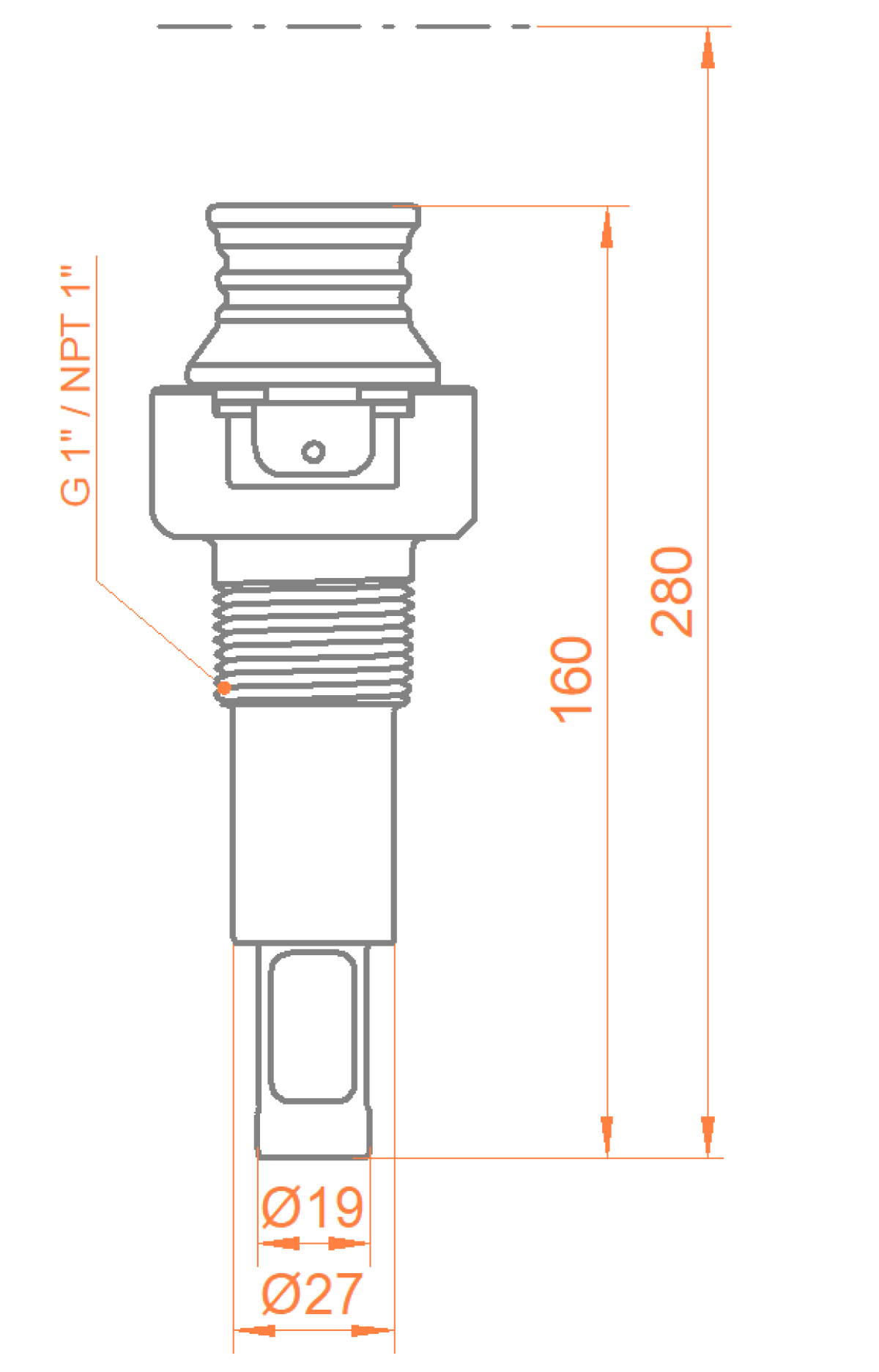

Gewinde NPT 1"; Gewinde G 1"; Ingold DN25 G 1¼" |
| Antrieb: |
manuell, axial verschiebbar |
| Rückmeldungen: |
ohne |
| Verfahrweg Schutzkorb: |
36 mm |
